Description

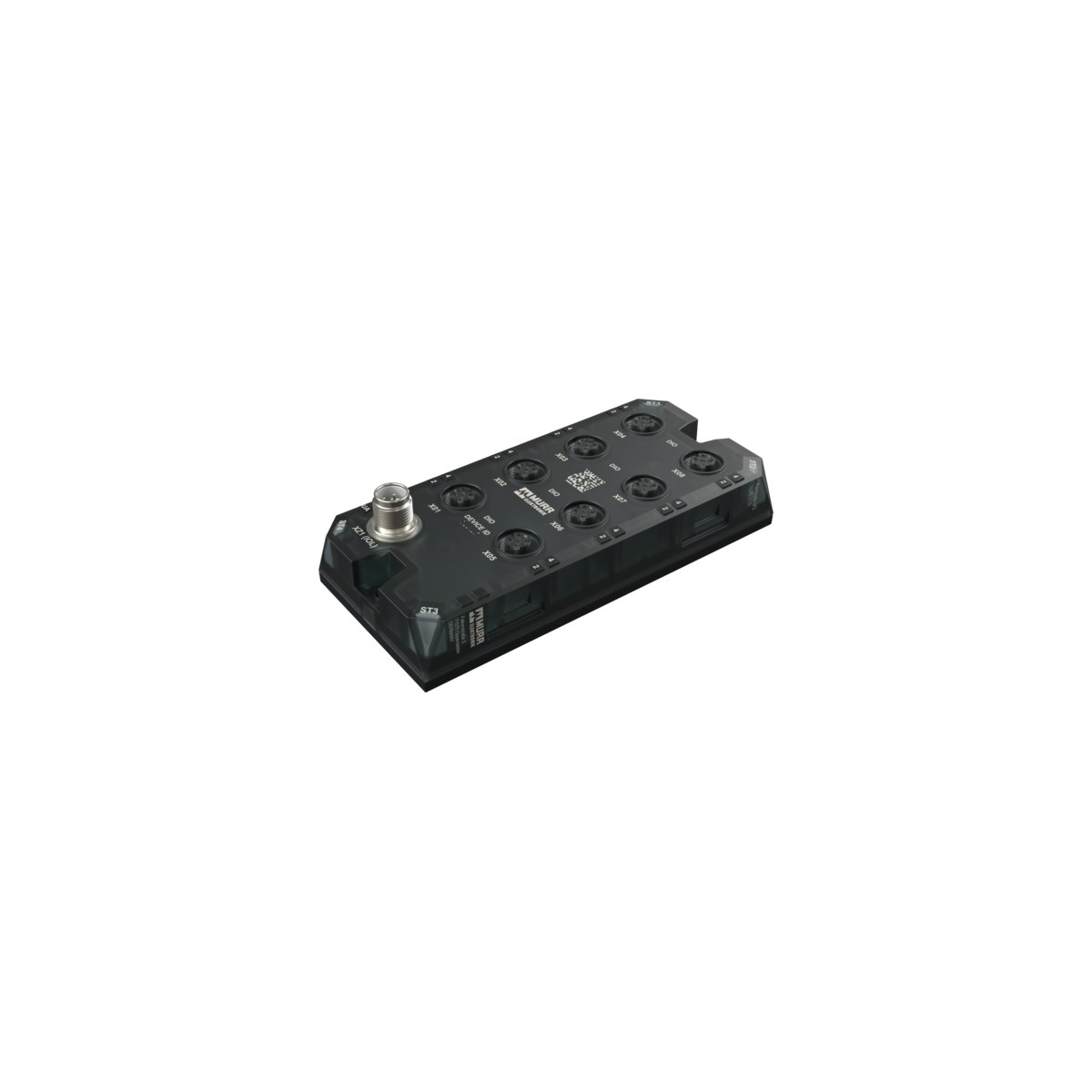

Module d’entrées/sorties déporté pure.IO, raccordé à un port IO-Link d’un maître : 16 voies configurables réparties sur 8 connecteurs M12 codage A, en logique NPN. Chaque voie se déclare en entrée ou en sortie ; le module est vu comme un simple appareil IO-Link de classe A avec alimentation actionneur (+P24).
C’est le module qui porte la promesse du câblage simplifié : un seul câble IO-Link à trois conducteurs remplace le faisceau de seize liaisons individuelles entre l’armoire et la machine. Les capteurs et actionneurs se branchent au plus près, en M12.
Sans port d’extension
Ce module occupe un port IO-Link du maître et s’arrête là. Si vous prévoyez de chaîner un second module derrière, ou d’aller au-delà de 20 m, prenez la version à port d’extension, référence 500A-PIOIC-A0AN00E : elle permet 40 m (2 × 20 m) et jusqu’à 256 entrées/sorties par maître, sans perdre un port.
À vérifier avant de commander
- Logique NPN : la variante PNP porte la référence 500A-PIOIC-A0AD000.
- Classe A : les appareils IO-Link de classe B demandent l’adaptateur de prise 343958 ou le câble adaptateur 345184.
- IP65 : pour un environnement à chocs, vibrations ou produits de nettoyage, s’orienter vers la gamme IP67 encapsulée.
Caractéristiques
| Référence | 500A-PIOIC-A0AN000 |
|---|---|
| Fabricant | Murrelektronik |
| Poids | 0.1 kg |
| Pays d'origine | DE |
| Degré de sécurité | SELV/PELV |
| Type de tension de service | DC |
| Operating voltage IO-Link DC | 24 V |
| Tension de service IO-Link CC min. | 18 V |
| Tension de service IO-Link CC max. | 30 V |
| Courant à vide max. | 55 mA |
| Caractéristique d'entrée (CEI 61131-2) | Type 1, Type 3 |
| Filtre temporel d'entrée | 1 ms |
| Nombre d'entrées numériques | 16 |
| Nombre de sorties numériques | 16 |
| Indice de protection (EN CEI 60529) | IP65 |
